Soal dan Jawaban Transistor - Elektronika Dasar

Link Download halaman ini dalam format File Docx agar dapat mencopy rumus disini

dalam bentuk PDF untuk dibaca offline klik disini

1. Sebuah penguat common base transistor mempunyai resistansi input sebesar 20ohm dan resistansi output sebesar 100Kohm. Beban kolektor nya adalah 1K ohm. Jika sebuah sinyal tegangan sebesar 500mV diberikan diantara emitor dan base, temukan tegangan penguatnya. Misalkan αac nya mendekati satu.

Jawab:

Gambar 1 menunjukkan kondisi masalah kita. Disini resistansi outputnya sangatlah tinggi dibandingkan dengan resistansi inputnya, Karena persimpangan inputnya(base ke emitor) dari transistor ini dalam kondisi bias maju sedangkan persimpangan output nya(base ke kolektor) dibias mundurkan.

2. Pada sambungan common base, IE=1mA, IC=0,95mA. Hitunglah nilai IB!

Jawab:

3.  Pada sambungan common base, faktor penguat arus bernilai 0.9. Jika arus emitor adalah 1mA, tentukan nilai Arus pada Base.

Jawab:

4.  Pada Sambungan Common Base, IC = 0.95 mA dan IB = 0.05 mA. Temukan nilai α.

Jawab:

5. Pada sambunagn common base,dengan arus emiter 1mA. Jika rangkaian emiter nya terbuka, arus kolektor nya bernilai 50mikroA. Carilah total arus kolektor. Jika diketahui α=0.92
Jawab:

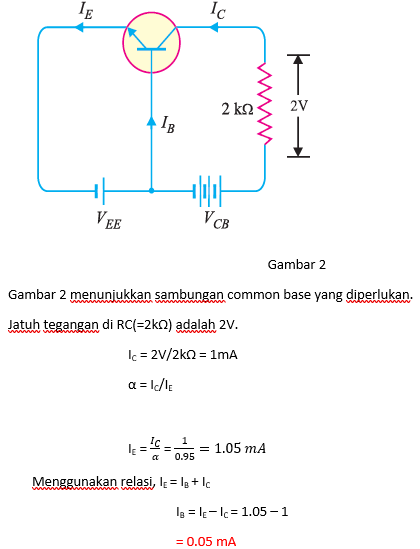

6. Pada sambungan common base, α = 0.95. Jatuh tegangan(voltage drop) di resistor 2kΩ yang terhubung ke kolektor adalah 2V. tentukan Arus Base!
Jawab:

7. Untuk rangkaian common base yang ditunjukkan pada gambar 3, tentukan IC dan VCB. Misalkan transistor nya dibuat dari silikon.

Jawab:

8. Tentukan nilai dari β jika

(i)                  α = 0.9

(ii)                α = 0.98

(iii)               α = 0.99

Jawab:

9. Hitung I_E pada sebuah transistor jika β=50 dan I_B =20µA.

Jawab:

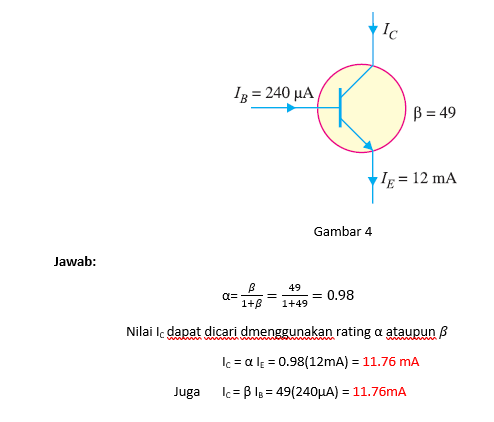

10. Temukan rating α dari transistor yang ditunjukkan di gambar 4. Lalu tentukan nilai IC menggunakan rating α dan β dari transistor

Referensi :

https://electronicspost.com/solved-problems-on-transistor/
